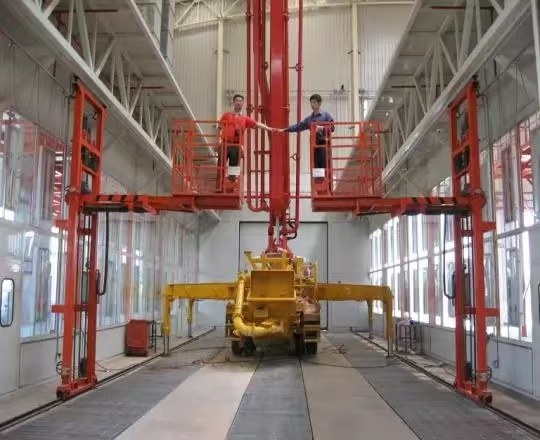

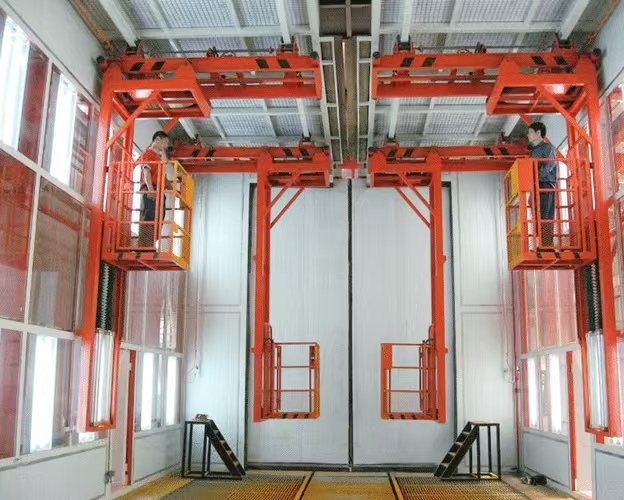

三维升降平台

三维升降平台

产品分类:三维升降机
产品简介:

三维升降平台适用于各种规格的中小型喷漆烤漆房及打腻子专用三维小车。具有结构牢固、升降平稳、操作简单、使用方便等优点。是汽车涂装喷、烤漆等行业中不可缺少...

在线报价:
订购电话: 186-7865-2789

三维升降平台 详细介绍

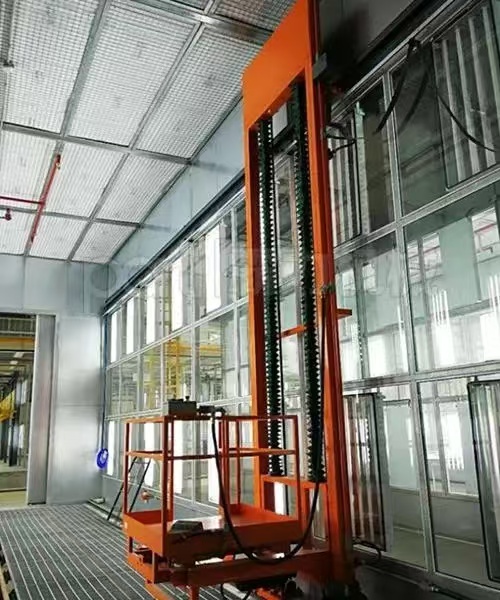

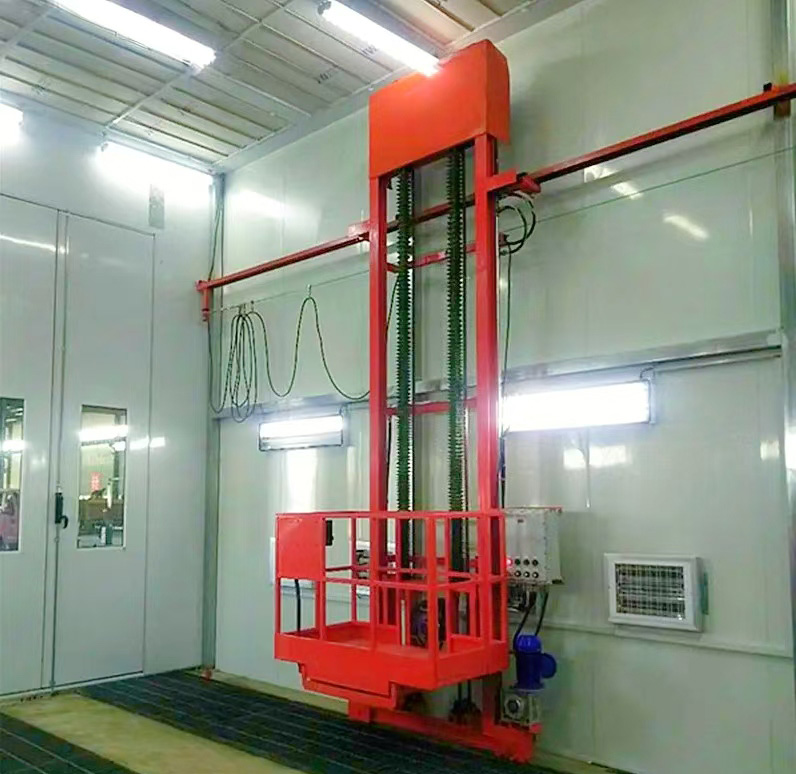

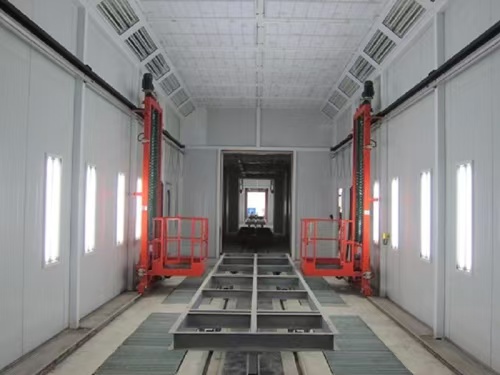

三维升降平台适用于各种规格的中小型喷漆烤漆房及打腻子专用三维小车。具有结构牢固、升降平稳、操作简单、使用方便等优点。是汽车涂装喷、烤漆等行业中不可缺少的辅助设备。供电采用拖缆供电,拖缆要有拖链轨道,所有电机及室内电器元件均需防爆。工作台设置的安全保护装置有:上升、下降保护装置;工作台栏杆保护及铁链保护、三个方向的动作电气连锁保护等。三维升降平台小车工作台操作控制面板置于工作台一侧,以方便工人操作,除具备正常运行按钮外,还有点动功能、急停按钮。

一、概述
SW型升降台适用于客车、火车制造、汽车修理行业对大中型客车烤漆房喷漆专用设备,对大中型客车的车身装饰,以及喷涂底漆、面漆等流水作业不可缺少的辅助设施,操作平台是为减速机减速后,传动轴和链轮、链条变换传递来实现的,该机布局合理,结构紧凑,使用方便灵活,操作安全可靠,降底了工人的劳动强度,提高了工作效率,是广大客火车、各种涂装设备制造及汽车修理厂创优产品 *理想设备之一。

二、工作原理
1)、基本原理:

本三维工作台采用蜗轮蜗杆减速机减速后,通过传动轴及链轮链条的机械传动方式,将旋转运动转化为垂直升降运动,驱动装置设在小车顶部,使用两条循环链,在驱动链轮作用下使吊篮上、下往复运动,设有行程开关保护。横向、纵向行走装置均为四轮驱动式,保险装置为链条、钢丝绳双重保险。

设备具有三个方向的动作, 是沿地面轨道的水平(前后方向)运动;第二是沿双立柱上下的升降运动;第三是垂直于立柱的伸缩运动;其传动均为防爆电机加减速机形式,每个运动部位配有滚轮在轨道上行走,减少摩擦系数,保证工作台各个方向的运行灵活。
另工作台设置有防坠落装置、工作台栏杆保护(栏杆高度≥1.2m)等安全装置。当平台工作时,还带有报警装置。
2)、操作控制:
控制系统主要由滑缆、导线、限位装置、操作按扭盒等组成。挂线轨道为钢制C型材,安装在三维小车的内侧。行走导线采用多股扁平软电缆线,由滑轮吊挂在滑轨上。限位装置采用行程开关,设置在滑槽 *高处和 *低处,起限位保护作用。操作按钮盒采用防爆型,设置在工作台笼处,便于作业人员操作使用。按钮盒上设置总开关、上升、下降、前进、后退等指示。
该工作台操作控制面板置于工作台一侧,以方便工人操作,除具备正常运行按钮外,还有急停按钮等。

三、基本参数
1、吊篮升限:   +6m(吊篮底离地面高度,可根据客户需要定制)
2、吊篮高度:   +0.8m
3、吊篮横向可移长度:   15000mm(可根据客户需要定制)
4、吊篮纵向可移长度:    4000mm(可根据客户需要定制)
5、吊篮升降速度:   5m/min
6、吊篮平移速度:   4m/min
7、驱动方式:      电动
8、使用频率:    50HZ±1
9、电压:  380V
10、升降电机功率: 1.5KW
11、横向移动电机功率:1.1KW
12、纵向移动功率:1.1kw
13、吊篮整体载重度:150Kg
